高速氣壓缸

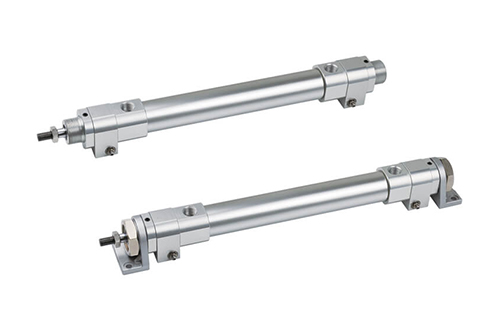

高速氣壓缸 - MCCH

作動方式 : 複動型，氣缸內徑 : φ25, 32 ( mm ) ，耐壓力 : 1.5 MPa，使用速度範圍 : 50 ~ 3000 mm/sec

配管孔內徑加大，滿足高速需求，最高速度可達 3000 mm/sec。
較長的緩衝軸，可吸收較大之運動能量，可減少外部緩衝設置。
特殊溢流閥設計，緩衝效果優於泛用氣缸針閥。
溢流閥本體可 360 度自由旋轉，利於調節使用。
全系列均附磁。

作動方式	複動型
氣缸內徑 (mm)	25, 32
配管口徑尺寸	Rc1/4, Rc3/8
使用流體	空氣
最大使用壓力	1 MPa
最小使用壓力	0.05 MPa
耐壓力	1.5 MPa
給油	不需給油
周圍溫度	－5℃ ~ ＋60℃ ( 不凍結 )
使用速度範圍	50 ~ 3000 mm/sec
緩衝	空氣緩衝
最大吸收能量	12, 21 J
標準行程 (*1, 2, 3)	250 ~ 1000 mm
最大行程	1500 mm
有效緩衝行程	80 mm
傳感器	RCM
傳感器束帶	BMG25, BMG32
備註	1. 中間行程的製作單位為 1 mm。 2. 行程超過標準行程時，為保證範圍外，可依需求洽詢本公司業務人員。 3. 本產品具大吸收能量，有效緩衝範圍較長，因此 250 mm 以下行程，於高速使用時，緩衝性能可能無法達到型錄標準。
