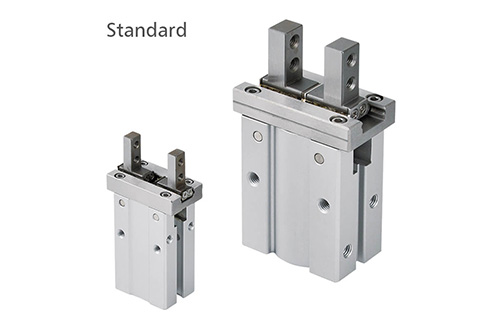

產品特色
二爪平行作動。
採線性滾珠導軌，高精度、高剛性，可延長使用壽命，適用於精密組裝。
夾爪採不銹鋼材質設計。
本體尾部加定位插銷孔，使固定位置重現性提昇。
全系列均附磁。
產品規格
| 作動方式 | 複動型 / 單動型 |
|---|---|
| 氣缸內徑 (mm) | 6, 10, 16, 20, 25 mm |
| 開關形程 (mm) | 4, 4 ( 8 ), 6 ( 12 ), 10 ( 18 ), 14 ( 22 ) mm |
| 配管口徑尺寸 | M3×0.5, M5×0.8 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 複動型 φ6 : 0.15 ~ 0.7 MPa, φ10 : 0.2 ~ 0.7 MPa, φ16 ~ 25 : 0.1 ~ 0.7 MPa 單動型 φ10 : 0.35 ~ 0.7 MPa, φ16 ~ 25 : 0.25 ~ 0.7 MPa |
| 周圍溫度 | －10 ~ ＋60℃ ( 不凍結 ) |
| 作動公差 | ± 0.01 mm |

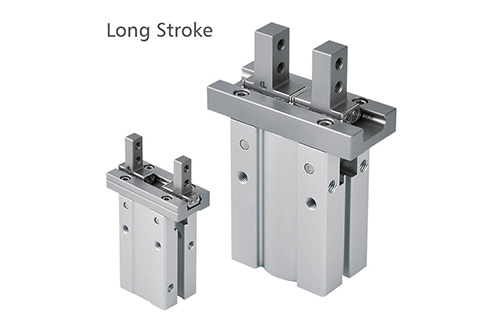

| 最高作動頻率 | 180 次 / 分鐘 120 次 / 分鐘 ( 長行程 ) |
| 給油 | 不需給油 |
| 傳感器 | RDE, RDE-D |

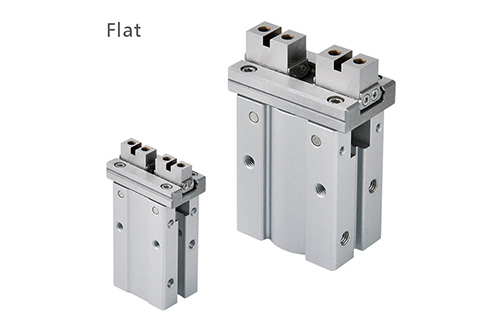

| 重量 | 複動型 27, 55, 124, 250, 456 g ( φ6 ~ 25 ) 57, 124, 138, 287 g ( 長行程 φ10 ~ 25 ) 53, 124, 244, 450 g ( 扁平型 φ10 ~25 ) 單動型 70, 145, 270, 490 g ( φ10 ~ 25 ) |
