平行夾爪 ( 2, 3 爪 )

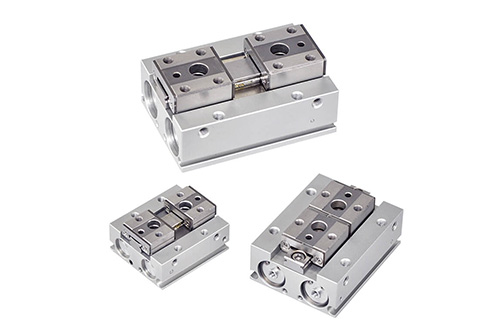

平行夾爪 ( 2, 3 爪 ) - MCHD 2 爪

氣缸內徑 : φ 8, 12, 16, 20 ( mm )，二爪平行作動，高精度滾珠導軌，節省安裝空間，不銹鋼材質夾爪設計，雙活塞結構，高夾持力。

二爪平行作動。
線性滾珠導軌設計，高精度、高剛性，長使用壽命。
不銹鋼材質夾爪組。
薄型本體設計，節省安裝空間。
雙活塞結構提供較大的夾持力。
本體及夾爪加裝定位插銷孔，使固定位置重現性提昇。
全系列均附磁。

作動方式	複動型
氣缸內徑	8, 12, 16, 20 mm
配管口徑尺寸	M3×0.5, M5×0.8
使用流體	空氣
使用壓力範圍	φ8 : 0.15 ~ 0.7 MPa φ12, 16, 20 : 0.1 ~ 0.7 MPa
作動公差	± 0.05 mm ( ※ )
周圍溫度	－10 ~ ＋60℃ ( 不凍結 )
最高作動頻率	120 次/分鐘 ( 短、中行程 ) 60 次/分鐘 ( 長行程 )
給油	不需給油
傳感器	2 線式 : RDFE (V) , 3 線式 : NPN : RNFE (V) ; PNP : RPFE (V)
附屬特殊螺栓	內徑 8, 12 : 2 pcs
重量	65, 150, 350, 660 g ( 短行程 ) 79.1, 191.3, 454.2, 869 g ( 中行程 ) 113.3, 291.2, 678.3, 1310.6 g ( 長行程 )
備註	※ 公差 ± 0.05 mm為夾爪無偏荷重下的值。反之，因齒排與齒輪背隙量影響，於偏荷重狀態下作動公差最大為 ± 0.15 mm。
