角度夾爪

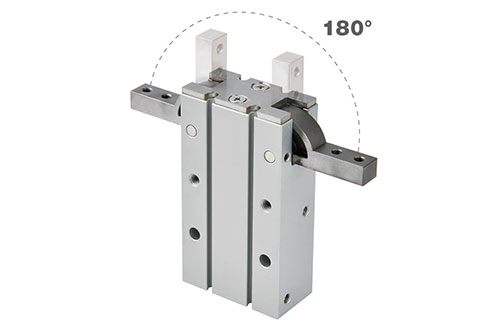

角度夾爪 - MCHY 180° 開關型夾爪凸輪式

氣缸內徑 : φ 10, 16, 20, 25 ( mm )，二爪角度作動 ( 0° ~ 180° )，節省安裝空間。

二爪角度作動 ( 0° ~ 180° )。
採輕薄本體設計，節省安裝空間。
多種固定型式，安裝方便。
全系列均附磁。

作動方式	複動型
缸徑 (mm)	10, 16, 20, 25
使用流體	空氣
使用壓力範圍	0.2 ~ 0.6 MPa
最高作動頻率	60 ( c.p.m ) (*1)
周圍溫度	－10℃ ~ ＋60℃ ( 不凍結 )
給油	不需給油 (*2)
夾爪開關角度	開側 : 180°, 閉側 : -3°
重覆精度	±0.2 mm
夾持力 (壓力 0.5 MPa 時)	0.16 ~ 2.28 N.m
開關角度(兩側)	開側 : 180° ~ 182° 閉側 : –3°
傳感器	2 線式 : RDFE (V) : 無接點 3 線式 : RNFE (V) : NPN, RPF E(V) : PNP
重量	80g, 150g, 320g, 600g
備註	1. 需裝速度控制閥。 2.夾指滑動部份需定期給潤滑油。
