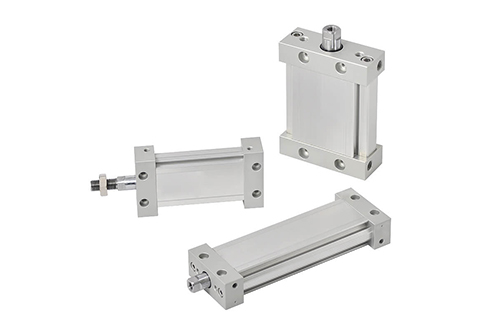

扁平型氣壓缸 - MCJU
氣缸內徑 : φ25, 32, 40, 50, 63 ( mm ) 扁平型氣缸設計，可減少安裝空間且具活塞桿不迴轉之特性。 於缸體擠製時外圍預留裝配槽，使傳感器搭配固定座更便於安裝固定及位置調整。
產品特色
扁平型氣缸設計，可減少安裝空間且具活塞桿不迴轉之特性。
於缸體擠製時外圍預留裝配槽，使傳感器搭配固定座更便於安裝固定及位置調整。
傳感器安裝於本體上不突出，也不佔空間。
全系列均附磁。
產品規格
| 作動方式 | 複動型 |
|---|---|
| 氣缸內徑(mm) | 25, 32, 40, 50, 63 |
| 配管口徑尺寸 | 25 : M5×0.8 32, 40 : Rc1/8 50, 63 : Rc1/4 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.05 ~ 0.7 MPa |
| 耐壓力 | 1.0 MPa |
| 周圍溫度 | －5℃ ~ ＋60℃ ( 不凍結 ) |
| 給油 | 不需給油 |
| 使用速度範圍 | 50 ~ 500 mm/sec |
| 緩衝裝置 | 橡膠緩衝 |
| 行程長度公差 | ＋0 ~ ＋1.5mm ( 行程長度公差不含緩衝墊片的變化量 ) |
| 傳感器 | RDFE, RDGV |
