旋轉氣壓缸

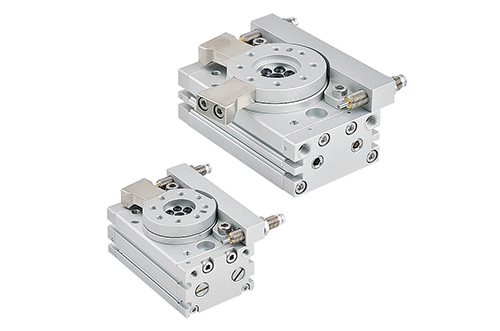

旋轉氣壓缸 - MCRQ-S

氣缸內徑 : φ 16, 20, 25 ( mm )，旋轉角度 : 90°, 180°，相較於MCRQ，允許4至10倍以上的動能，產品總長度縮短，活塞軸向的需求安裝空間減少。

相較於 MCRQ，允許 4 至 10 倍以上的動能。
相較於 MCRQ，產品總長度縮短。
活塞軸向需求安裝空間減少，因不含調整螺栓或內部緩衝器。

作動方式	複動型
氣缸內徑 (mm)	φ16, 20, 25
旋轉角度	90°, 180°
配管口徑尺寸	φ16 ( M5×0.8 ), φ20, φ25 ( Rc1/8 )
使用流體	空氣 ( 不需給油 )
使用壓力範圍	0.2 ~ 1 MPa ( ※1 )
周圍溫度	0 ~ ＋60℃ ( 不凍結 )
最大容許動能 (焦耳) J	φ16 ( 0.231 ), φ20 ( 1.21 ), φ25 ( 1.82 )
旋轉時間的調整範圍 (s/90°)	0.2 ~ 1.0 ( ※2 )
緩衝裝置	油壓緩衝器
緩衝器代號	φ16 ( MDSC-0806-3N ), φ20 ( MDSC-1008-3N ), φ25 ( MDSC-1412-3N )
角度調整範圍	各搖動端點 ±3°
傳感器	RDFE ( V ) : 無接點, RNF ( V ) : NPN, RPF ( V ) : PNP
重量	90° : 0.67, 1.55, 2.52 kg, 180° : 0.64, 1.48, 2.41 kg
備註	※1. 最大使用壓力受限制於緩衝器的最大容許衝擊。 ※2. 穩定作動情況下，開始旋轉到緩衝器開始作用減速的時間。旋轉平台減速後到端點所需的時間，因不同的工作條件 ( 慣性力矩的負荷、旋轉速度和操作壓力 )，大約需要 0.2 ~ 2 秒。
