旋轉氣壓缸

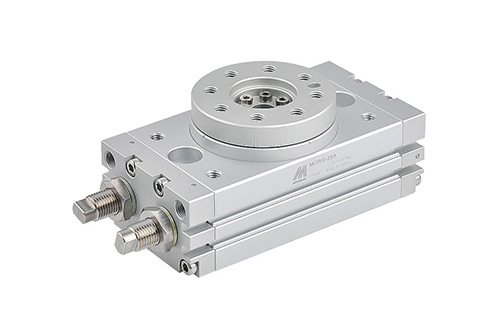

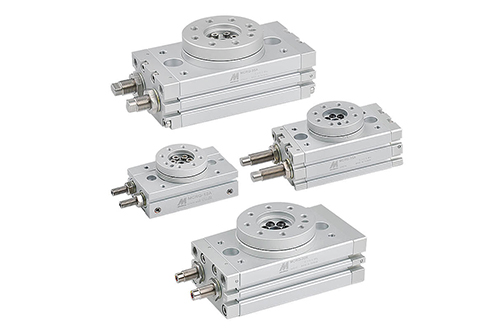

旋轉氣壓缸 - MCRQ

氣缸內徑 : φ 12, 16, 20, 25, 32, 40 ( mm )，可調旋轉角度 ( 0° ~ 190° )，雙活塞設計配合齒排與齒輪，具中心定位孔及基準孔。

具中心定位孔及基準孔。
可調整旋轉角度 ( 0° ~ 190° )。
雙活塞設計配合齒排與齒輪。
中空軸設計，易於配線及配管。
配件可選擇油壓緩衝器，增加容許負載動能。
易於安裝工作平台。

作動方式	複動型
氣缸內徑 (mm)	φ12,16,20,25,32,40
配管口徑尺寸	φ12, 16 : M5×0.8 , φ20 ~ φ40 : Rc1/8
使用流體	空氣
使用壓力範圍	調節螺栓 : 0.1 ~1 MPa ( ※1 ) , 緩衝器: 0.1 ~ 0.6 MPa ( ※2 )
緩衝裝置	調節螺栓 : φ12~40 ( 橡膠墊片 ), 緩衝器 : φ16 ~ 40 ( 油壓緩衝 )
角度調整範圍	0° to 190°( max. ) ( ※3 )
傳感器	RDFE ( V ) : 無接點, RNF ( V ) : NPN, RPF ( V ) : PNP
重量	調節螺栓 : 0.25 ~ 7.67 kg , 緩衝器 : 0.61 ~ 7.72 kg
備註	※1 : 最大使用壓力受限制於緩衝器的最大容許衝擊。 ※2 : 無負載狀態。 ※3 : 請注意，於調整設定內部油壓緩衝器的旋轉角度時，如低於下表中的值，即活塞行程小於油壓緩衝器的有效行程，那麼緩衝能量吸收的能力會下降。
