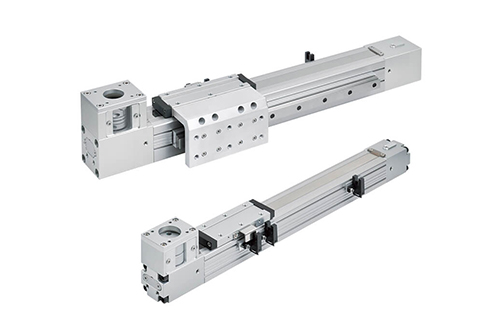

電動滑台 皮帶 - METFB 滑台電動缸 皮帶驅動 ( 不附馬達 )
規格 : 25, 32, 40, 導程 : 50, 72 mm/rev, 傳感器 : EE-SX672 ( NPN )。
產品規格
| 位置重複精度 (mm) | ±0.05 |
|---|---|
| 導程 (mm/rev) | 25 : 50 32 : 72 40 : 72 |
| 皮帶齒距 (mm) | 25 : 2 32 : 3 40 : 3 |
| 行程 (mm) | 25 : 100~1000/50 間隔 32 : 100~2000/50 間隔 40 : 100~2000/50 間隔 |
| 空載扭矩 (N.m) | 25 : 0.1 32 : 0.2 40 : 0.6 |
| 傳感器 | EE-SX672 ( NPN ) |
| 馬達規格 | 25 : AC 伺服馬達 : 100W, 步進馬達 : □35 32 : AC 伺服馬達 : 200W, 步進馬達 : □42 40 : AC 伺服馬達 : 400W, 步進馬達 : □56 |
| 最高速度 (mm/s) * 1 | 25 : AC 伺服馬達 : 1500, 步進馬達 : 500 32 : AC 伺服馬達 : 2400, 步進馬達 : 720 40 : AC 伺服馬達 : 2400, 步進馬達 : 720 |
| 工作負載 *2, 3 | 25 水平 : AC 伺服馬達 : 5kg, 步進馬達 : 1.5kg 32 水平 : AC 伺服馬達 : 9kg, 步進馬達 : 4kg 40 水平 : AC 伺服馬達 : 15kg, 步進馬達 : 16kg |
| 備註 | * 1. 馬達加速 / 減速時間設定為 0.5 秒。 * 2. 工作負載的運行速度小於最高速度。 * 3. 不適用於垂直安裝。 |
