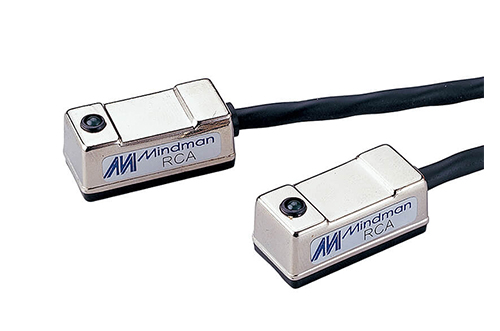

傳感器 - RCA
RCA ( 有接點 )、RDA ( 無接點 )、RNA / RNAE ( 無接點NPN )、RPA/RPAE ( 無接點 PNP) , 適用氣缸型號 : MCQA、MCQV、MCQV2、MCQV2L、MCBQV2、MCQN、MCMA、MCMB、 MCKMB、MCMBL、MCMI、MCKMI、MCCG、MCCN、MGT*、MCKA、MCKG、MSB*。
產品規格
| 型號 | RCA, RDA, RNA, RNAE, RPA, RPAE |
|---|---|
| 配線方式 | RCA, RDA : 2 線式, RNA, RNAE, RPA, RPAE : 3線式 |
| 開關邏輯 | RCA : SPST 常開型, RDA, RNA, RNAE, RPA, RPAE : 電子式無接點, 常開型 |
| 接點型式 | RCA : 有接點, RDA : 無接點, RNA, RNAE : 無接點 NPN, RPA, RPAE : 無接點 PNP |
| 使用電壓範圍 | RCA : 5~240V DC/AC, RDA : 5~30V DC, RNA, RNAE, RPA, RPAE : 5~30V DC |
| 最大開關電流 | RCA : 100mA max. RDA : 50mA max. RNA, RNAE, RPA, RPAE : 200mA max. |
| 接點容量 | RCA : 10W max. RDA : 1.5W max. RNA, RNAE, RPA, RPAE : 6W max. (※1) |
| 消耗電流 | RNA, RPA : 15mA@24V DC max. RNAE, RPAE : 6mA@24V DC max. |
| 內部電壓降 | RCA : 3.5V max. RDA : 3.7V max. RNA, RPA : 1.5V max. RNAE, RPAE : 0.5V max. |
| 洩漏電流 | RDA : 0.1mA max. RNA, RNAE, RPA, RPAE : 0.01mA max. |
| 指示燈亮顏色 | RCA, RPA, RPAE : 綠燈, RDA, RNA, RNAE : 紅燈 |
| 電線 | RCA, RDA : φ4, 2C, PVC, RNA, RNAE, RPA, RPAE: φ4,3C,PVC |
| 使用溫度範圍 | -10~+70℃ ( 不凍結 ) |
| 耐衝擊 | RCA : 30G, RDA, RNA, RNAE, RPA, RPAE : 50G (※2) |
| 耐振動 | 9G (※3) |
| 保護構造等級 | IEC 60529 IP67 |
| 保護迴路 | RCA : 1, RDA : 3,4, RPA, RNA : 2,3,4, RNAE, RPAE : 3,4 (※4) |
| 重量 | 46g ( 2m 電線 ) |
| 備註 | ※1 : 不可超過接點容量 ( P=Vxl )。 ※2 : 正弦波/X、Y、Z 3 軸向/每一軸向3回/每一回時間11ms。 ※3 : 復振幅1.5mm/10hHz-55Hz 掃頻，持續1分鐘/每次 X、Y、Z 軸向操作 1 小時。 ※4 : 1 = 無 / 2 = 輸出短路保護 / 3 = 電源逆接保護 / 4 = 突波吸收保護。 |
