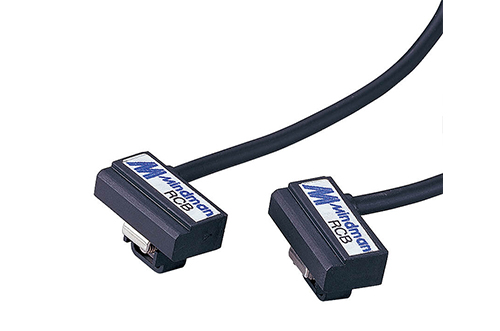

傳感器 - RCB
RCB ( 有接點 )、RDB ( 無接點 )、RNB / RNBE ( 無接點 NPN )、RPB / RPBE ( 無接點 PNP ), 適用氣缸型號 : MCJA, MCJQ2, MCJT, MCGA, MCGJ, MCDA, MCDB, MCRA, MCKB, MSB*, MSLD。
產品規格
| 配線方式 | RCB, RDB : 2線式, RNB, RNBE, RPB, RPBE : 3線式 |
|---|---|
| 開關邏輯 | RCB : SPST 常開型, RDB, RNB, RNBE, RPB, RPBE : 電子式無接點, 常開型 |
| 接點型式 | RCB : 有接點, RDB : 無接點, RNB, RNBE : 無接點 NPN, RPB, RPBE : 無接點 PNP |
| 使用電壓範圍 | RCB : 5~240V DC/AC, RDB, RNB, RNBE, RPB, RPBE : 5~30V DC |
| 最大開關電流 | RCB : 100mA max. RDB : 50mA max. RNB, RNBE, RPB, RPBE : 200mA max. |
| 接點容量 | RCB : 10W max. RDB : 1.5W max. RNB, RNBE, RPB, RPBE : 6W max. (※1) |
| 消耗電流 | RNB : 22mA@24V DC max. RPB : 20mA@24V DC max. RNBE, RPBE : 6mA@24V DC max. |
| 內部電壓降 | RCB : 3.5V max. RDB : 3.7V max. RNB, RNBE, RPB, RPBE : 0.5V max. |
| 洩漏電流 | RDB : 0.1mA max. RNB, RNBE, RPB, RPBE : 0.01mA max. |
| 指示燈亮顏色 | RCB, RNB, RNBE : 紅燈, RDB, RPB, RPBE : 綠燈 |
| 電線 | RCB, RDB : φ3.3,2C,PVC, RNB, RNBE, RPB, RPBE : φ3.3,3C,PVC |
| 使用溫度範圍 | -10~+70℃ (不凍結) |
| 耐衝擊 | RCB : 30G, RDB, RNB, RNBE, RPB, RPBE : 50G (※2) |
| 耐振動 | 9G (※3) |
| 保護構造等級 | IEC 60529 IP67 |
| 保護迴路 | RCB : 1, RDB, RNB, RNBE, RPB, RPBE : 3,4 (※4) |
| 重量 | 33g ( 2m 電線 ) |
| 備註 | ※1 : 不可超過接點容量 ( P=Vxl )。 ※2 : 正弦波/X、Y、Z 3 軸向/每一軸向3回/每一回時間11ms。 ※3 : 復振幅1.5mm/10hHz-55Hz 掃頻，持續1分鐘/每次 X、Y、Z 軸向操作 1 小時。 ※4 : 1 = 無 / 2 = 輸出短路保護 / 3 = 電源逆接保護 / 4 = 突波吸收保護。 |
