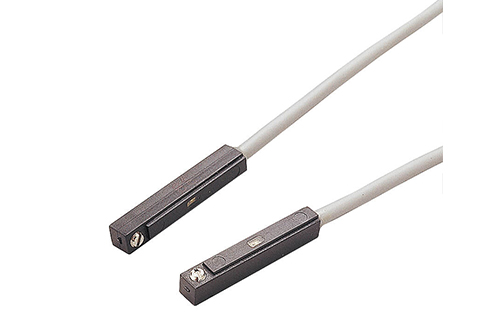

傳感器 - RCD

RCD ( 有接點 )、RDD ( 無接點 )、RND / RNDE ( 無接點 NPN )、RPD / RPDE ( 無接點 PNP ), 適用氣缸型號 : MCDB, MCRB, MCRPMS。

配線方式	RCD, RDD : 2 線式, RND, RNDE, RPD, RPDE : 3 線式
開關邏輯	RCD : SPST 常開型, RDD, RND, RNDE, RPD, RPDE : 電子式無接點, 常開型
接點型式	RCD : 有接點, RDD : 無接點, RND, RNDE : 無接點 NPN, RPD, RPDE : 無接點 PNP
使用電壓範圍	RCD : 5~120V DC/AC, RDD, RND, RNDE, RPD, RPDE : 5~30V DC
最大開關電流	RCD : 100mA max. RDD : 50mA max. RND, RNDE, RPD, RPDE : 200mA max.
接點容量	RCD : 10W max. RDD : 1.5W max. RND, RNDE, RPD, RPDE : 6W max. (※1)
消耗電流	RND, RPD : 8 mA@24V DC max. RNDE, RPDE : 6 mA@24V DC max.
內部電壓降	RCD : 3.5V max. RDD : 3.7V max. RND, RPD : 1V@200mA max. RNDE, RPDE : 0.5V@200mA max.
洩漏電流	RDD : 0.1mA max. RND, RNDE, RPD, RPDE : 0.01mA max.
指示燈亮顏色	RCD, RDD, RND, RNDE : 紅燈, RPD, RPDE : 綠燈
電線	RCD, RDD : φ2.8, 2C, PUR; RND, RNDE, RPD, RPDE : φ2.8, 3C, PUR
使用溫度範圍	－10℃~+70℃ ( 不凍結 )
耐衝擊	RCD : 30G, RDD, RND, RNDE, RPD, RPDE : 50G (※2)
耐振動	9G (※3)
保護構造等級	IEC 60529 IP67
保護迴路	RCD : 1, RND, RPD : 2, 3, 4 RDD, RNDE, RPDE : 3,4 (※4)
重量	20g ( 2m 電線 )
備註	※1 : 不可超過接點容量 ( P=Vxl )。 ※2 : 正弦波/X、Y、Z 3 軸向/每一軸向3回/每一回時間11ms。 ※3 : 復振幅1.5mm/10hHz-55Hz 掃頻，持續1分鐘/每次 X、Y、Z 軸向操作 1 小時。 ※4 : 1 = 無 / 2 = 輸出短路保護 / 3 = 電源逆接保護 / 4 = 突波吸收保護。
