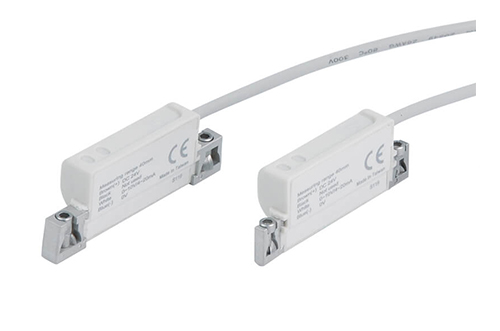

傳感器 - RLZ 線性定位傳感器
適用氣缸型號: MCMJP, MCGI, MCDJ, MCKQI2, MGTB, MCRJ-S, MCRQ, MCRQ-S, MCHD, MCHU, MCHS, MCHX, MCHY。重複精度 0.01mm。高速取樣率≤0.3ms。類比輸出，電壓、電流可切換。
產品特色
重複精度 0.01mm。
可反轉類比輸出 (0~10V<-->10~0V)(4~20mA<-->20~4mA)。
高速取樣率≤0.3ms。
類比輸出，電壓、電流可切換。
可任意設定量測範圍。
產品規格
| 量測範圍 | 40±1 mm |
|---|---|
| 電源電壓 | 15 ~ 30 V DC，漣波峰值 ≤ 10 % |
| 消費電流 | ≤ 15 mA ( 無負載 ) |
| 位移分辨率 | 0.001 mm (※1) |
| 線性誤差 | ± 0.08 mm @ 25 °C (※1) |
| 重複精度 | ± 0.01 mm @ 25 °C (※1,2) |
| 取樣率 | ≤ 0.3 ms |
| 線性類比輸出 ( 電壓輸出 ) |
輸出電壓 : 0 ~ 10 V (※3) 輸出阻抗最小負載電阻 : 2 KΩ 直線性: ± 0.05 % F.S. @ 25 °C 靈敏度: 0.25 mV/μm |
| 線性類比輸出 ( 電流輸出 ) |
輸出電流 : 4 ~ 20 mA (※4) 輸出阻抗最大負載電阻 : 500 Ω 直線性 : ± 0.05 % F.S. @ 25 °C 靈敏度: 0.4 μA/μm |
| 感應磁場強度 | 20 ~ 200 高斯 (※1,5) |
| 耐環境-保護構造等級 | IP67 IEC 60529 |
| 耐環境-周圍溫度 | 動作: 0 ~ 50 °C 保存 : -10 ~ 60 °C ( 無水露及不結冰狀況下 ) |
| 耐環境-周圍濕度 | 動作及保存 : 35 ~ 85 % RH ( 無水露 ) |
| 耐環境-耐電壓 | 1000 V AC 1 分鐘 ( 引線及塑膠外殼間 ) |
| 耐環境-絕緣阻抗 | ≥ 50 MΩ ( 500 V DC ) ( 引線及塑膠外殼間 ) |
| 耐環境-耐衝擊 | 30 G (※6) |
| 耐環境-耐振動 | 10 G (※7) |
| 指示燈亮顏色 | 紅、綠、藍、白 |
| 電線規格 | ø2.9 PUR - 26AWG ( 0.15mm2 ) - 3 芯 |
| 保護迴路 | 電源逆接保護、突波吸收保護 |
| 重量 ( 含 2M 電線 ) | 約 33 g ( C 型 ), 約 37 g ( T 型 ) |
| 備註 | ※1. 量測使用之標準磁石 : ø15.5 × ø8 × 5t ( 異方性橡膠磁石 )。 ※2. 磁石在同一方向移動的值。 ※3. 選擇電壓輸出時無電流輸出，兩種輸出型態僅可選擇其一。 ※4. 選擇電流輸出時無電壓輸出，兩種輸出型態僅可選擇其一。 ※5. 規格表中數據使用標準磁石, 不同磁石或環境場所, 磁場干擾會導致量測值出現偏差。 ※6. 正弦波 / X、Y、Z 3 軸向 / 每1 軸向3 回 / 每1 回時間11 ms。 ※7. 複振幅 1.5 mm 或10 G / 10 Hz ~ 55 Hz ~ 10 Hz 掃頻，持續1 分鐘/ 每次X、Y、Z 軸向操作2 小時。 |
