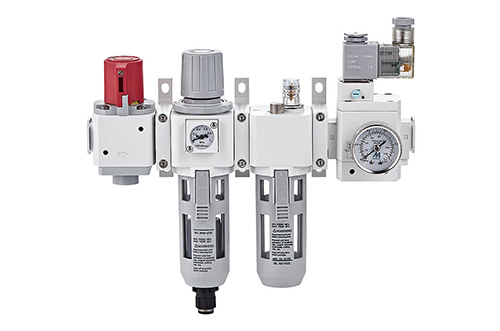

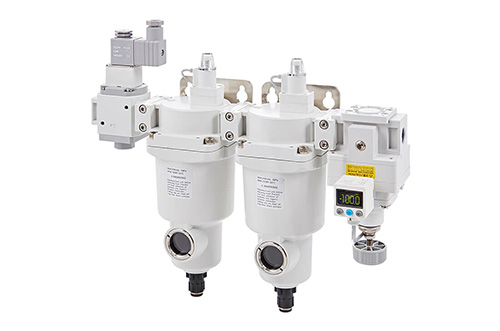

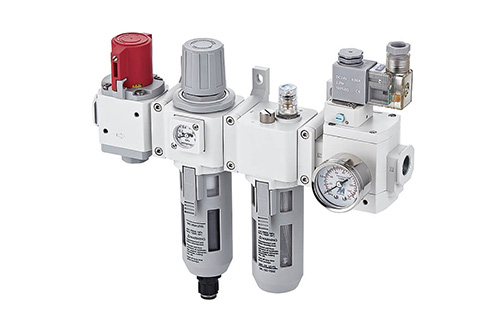

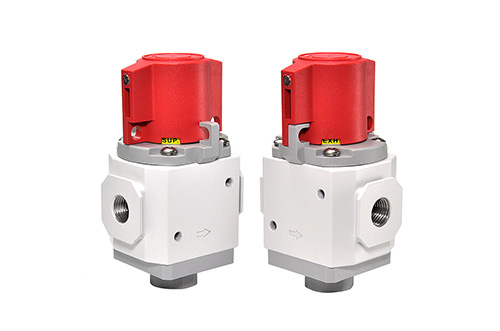

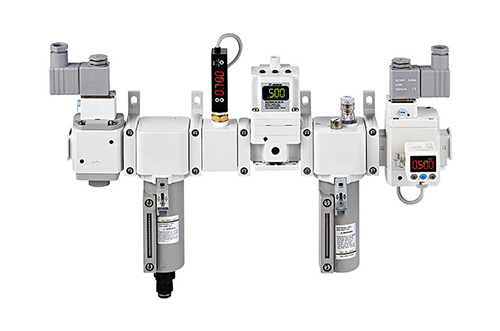

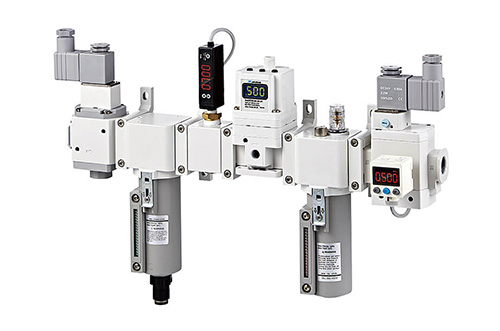

Shutoff Valve - MVHR
Port size : Rc1/4, Rc3/8, Rc1/2, Operating pressure range : 0 ~ 1.5 MPa, Ambient temperature :-5 ~ +60℃ ( No freezing )
Specifications
Model | MVHR ( Manual type ) |
---|---|
Bore No. | 300 ( 8A,10A ) ; 302 ( 8A,10A,15A ) ; 400 ( 8A,10A,15A ) |
Port size | Rc1/4 ( 8A ), Rc3/8 ( 10A ), Rc1/2 ( 15A ) |
No. of port | 3 |
No.of position | 2 |
Medium | Air |
Operating pressure range | 0.1 ~ 1 MPa |
Ambient temperature | -5 ~ +60℃ ( No freezing ) |
Weight | 304g ~ 397g |
Model | MVHR ( Solenoid type ) |
---|---|
Bore No. | 300S ( 8A,10A ) ; 302S ( 8A,10A,15A ) ; 400S ( 8A,10A,15A ) |
Port size | Rc1/4 ( 8A ), Rc3/8 ( 10A ), Rc1/2 ( 15A ) |
No. of port | 3 |
No.of position | 2 |
Medium | Air |
Operating pressure range | 0.15 ~ 1 MPa |
Proof pressure | 1.5 MPa |
Ambient temperature | -5 ~ +60℃ ( No freezing ) |
Voltage | AC110V, 220V ( 50/60 ) Hz, DC24V |
Power consumption | AC = 4.8/4.4, 6/4.9VA, DC = 2W |
Available voltage range | ±10% |
Insulation class | F class |
Weight | 378g ~ 397g |
